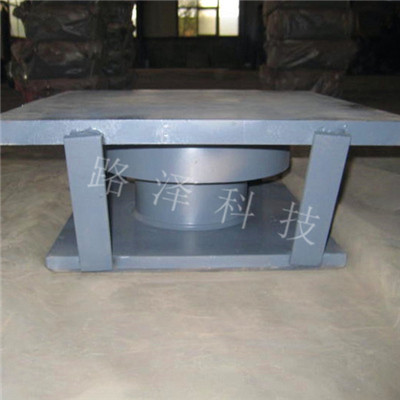

FPQZ摩擦摆球型支座支座型号有很多种，下面路泽科技小编给大家总结 下。
FPQZ-4000-DX-e100-R3-C(F)50
DX表示单向活动型支座;
SX表示双向活动型支座;
GD表示固定型支座;
ZM表示柱面单向活动型支座
竖向承载力(kN)
摩擦摆球型支座类型代号。
本例表示竖向承载力为4000kN，减隔震位移量为±100mm，球面半径为3米,
常温单向活动型摩擦摆球型支座。
当为柱面单向活动型支座时，位移量由减隔震位移单向活动位移两部分组成，
表示为e 100/_50，即减隔震位移量为±100mm，单向活动位移量为±50mm。
摩擦摆球型支座结构减隔震技术是近些年来结构抗震研究领域内的 个热点。在结构的适当位置安装减隔震支座是 种减隔震方式，目前在桥梁结构中有着较多研究和应用。
摩擦摆减隔震球型支座网架结构因其经济美观、节点形式灵活等优点成为空间结构中应用很广泛的 种类型。
FPQZ摩擦摆球型支座安装工艺
采用本系列支座时垫石顶面四角高差不得大于2mm；考虑到安装养护和必要时更换支座的方便，垫石高度不宜低于100mm。
安装使用重力灌浆法，垫石顶面与支座底面之间须考虑砂浆层厚度。
支座采用锚棒锚栓与主梁及墩、台连接。为准确就位安装，减少对墩台顶面受力钢筋的干扰，建议在墩台顶面的支承垫石部位设置预留锚棒孔，通常是在浇筑垫石时布置波纹管，预留孔的直径为锚棒直径加60mm，深度为锚棒长度加60mm，预留孔中心及对角线位置偏差不得超过10mm。
垫石中需增设至少3层网状钢筋布筋范围须大于支座底钢板平面尺寸。预留孔处的网状钢筋需断开，在孔边增设相同直径的补强钢筋。
